メガニクスで取り扱っている「DIP ICソケット」についてご紹介します。DIP ICソケットとは、本体の両サイドから並行して何本もの丸ピンが下方へ伸びているICソケットパッケージのことで、本体はプラスチックやセラミックでできています（プラスチック製はP-DIPソケット、セラミック製はC-DIPソケットと呼ばれることもあります）。オープンフレームとクローズドフレームのものがあり、前者には空冷化できる、後者には衝撃に強いというメリットがあります。
以下に記載のない製品、また異なった形状のものをご希望の場合は、メールフォームより当社までお問い合わせください。カスタムのご提案をいたします。
DIP ICソケット各種

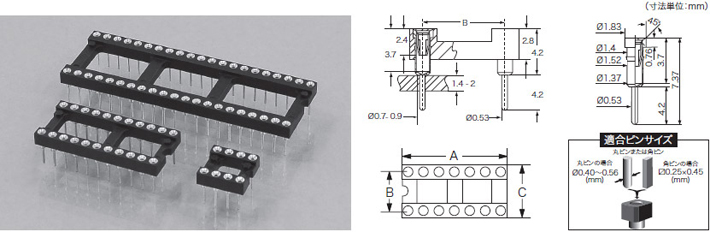

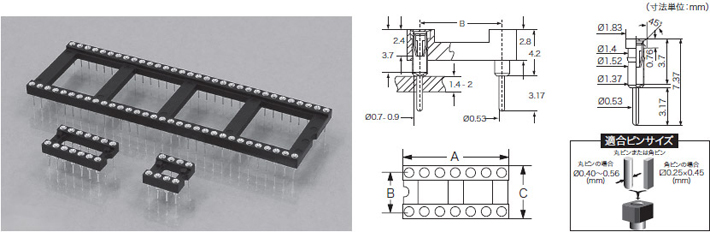

R110丸ピンDIPソケット（ 標準・一般ハンダ用）
- 丸ピンソケットの定番
- 内部コンタクトは4枚羽
- オープンフレーム・タイプは洗浄、検査に便利であり、プリント基板上の通風・空冷化にメリット有
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

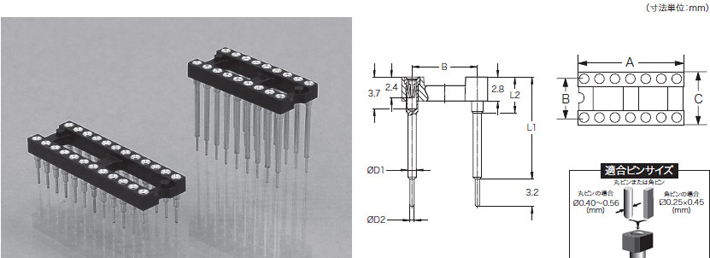

R111丸ピンDIPソケット（ 標準・一般ハンダ用）
- 3.4mm厚迄の多層基板に最適
- ソルダーテイル（ピン長）は4.2mm
- オープンフレーム・タイプは洗浄、検査に便利であり、プリント基板上の通風・空冷化にメリット有
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、
UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

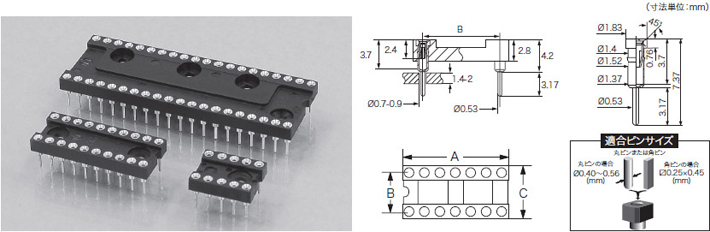

R210丸ピンDIPソケット（ 標準・一般ハンダ用）
クローズドフレーム
- クローズドフレームのインシュレータ・ボディで、機械的衝撃にも強い
- 内部コンタクトは4枚羽
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、
UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

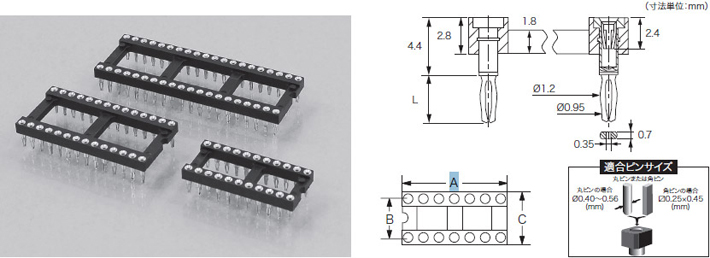

R146プレスフィットソケット
“プレスフィットテクノロジー”の利点
- 信頼性、 電気的特性、 機械的耐性のいずれにおいてもハンダ付に対し遜色がない
- ガスタイトな実装が可能で熱や振動等に対しても高い耐性を誇る
- スルーホールラウンドが基板にあればハンダ付の熱による機械への障害をゼロに
- コンタクトやコンポーネントへの固定がたった一度の工程で可能
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、 UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuSn4Pb4Zn4（C54400）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：500回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
PCB穴：仕上げ ø1mm＋0.09/-0.06mm
（ドリル穴 ø1.15±0.025mm）

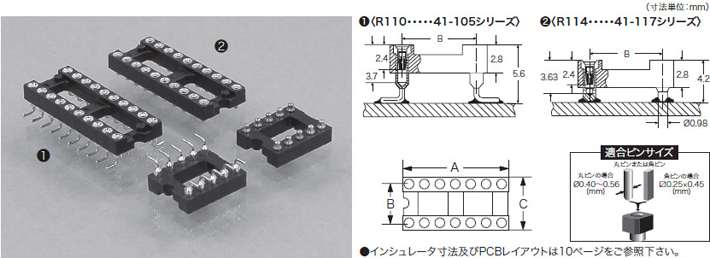

R110/41-105
R114/41-117ハンダ用SMD用丸ピンDIP ICソケット
- コンタクトが上下し、不均一なハンダペーストの高さを自己調整します。ハンダ付面積も小さく省スペース化が可能（...41-117型）
- 2種類有り、ご用途に合わせてお選び下さい（下は型番末尾）
...41-105・・・ピンが直角に曲がっており、 IN-CIRCUITテストに適している
...41-117・・・ハンダする面積が充分にない場合に適しているユニークな
浮動型コンタクトを有し、不均一なハンダペースト量を調節し、ハンダ付作業終了は元の状態に完全に戻る - 当表面実装用丸ピン DIP IC ソケットは表面実装用プリント基板上に通常のDIPパッケージICを実装する時に大変便利です。内部コンタクトは4枚羽
- DIPハンダ槽等に不適ですが、リフローハンダ槽には好適です
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、
UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

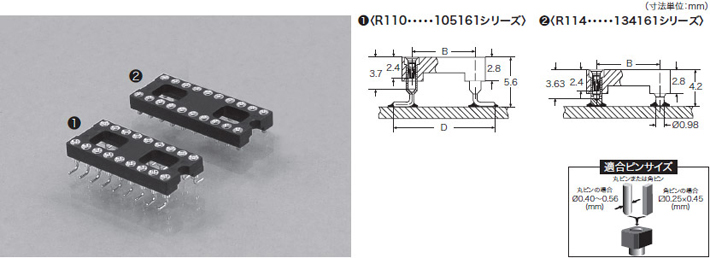

R110/-105161
R114/-134161ハンダ用SMD用丸ピンDIP ICソケット／コネクタ
- 本シリーズはソケットをピックアップ・ツールで保持し、任意の場所に配置出来る様にモールドの中央個所に吸取部分がついている
- ベーパーフェーズを含むリフローハンダ付用設計
- ソケットの内部コンタクトは通常の4枚羽
- ピンコネクタは接続側のみ金メッキも可能（メッキ指定Z1）
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、
UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：110、114シリーズ：ø0.40～0.56mm
コネクタ径：150シリーズ：ø0.47mm
挿抜力：110、114シリーズ：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：110、114シリーズ：10mΩ（最大）
耐電圧：1,000Vrms（最低）

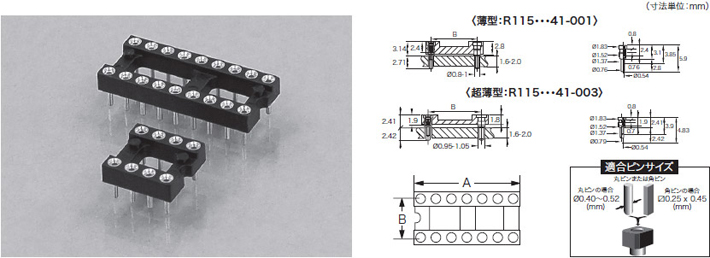

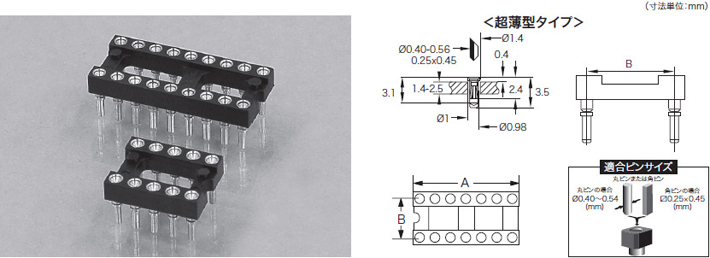

R115ハンダ用R115 薄型及び超薄型丸ピンICソケット
基板上のソケットを低く抑えるのに最適
- ...41-001タイプ・・・薄型ソケット-基板上3.1mm高モールドの表面からリードとの接触点2.4mm内部コンタクトは4枚羽
- ...41-003タイプ・・・超薄型ソケット-基板上2.45mm高モールドの表面からリードとの接触点1.9mm内部コンタクトは4枚羽
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、 UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.52mm
挿抜力：挿入力 3N typ.／引抜力 1.5N typ. （研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

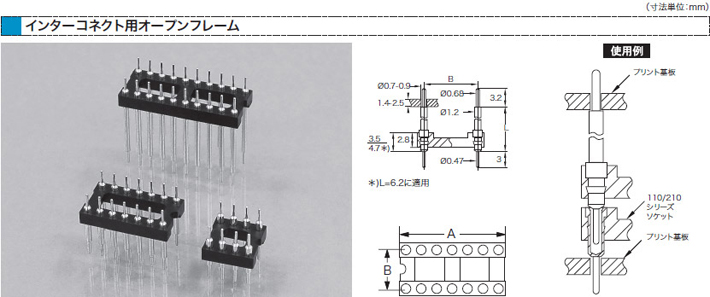

R116丸ピンエレベータソケット
- プリント基板を機構的に或いは電気的に内部接続したり、積重ねて回路機構部分をコンパクトにできる
- 5種類の高さのピンが有り、用途に合わせて選べる
- 内部コンタクトは通常の4枚羽構造
- 下記の標準メッキ以外にも大量にご使用の場合には、特注としてご注文承ります。その際には、具体的にご一報下さい
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、
UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

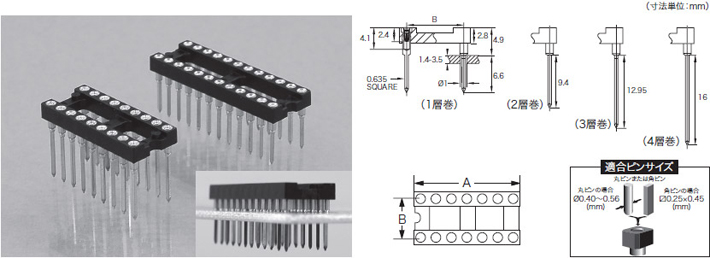

R121 R122
R123 R124丸ピンDIPソケット（ワイヤラップ用）
- PRECI-DIPのターミナルピンならモールドされたピンのワイヤラッピング作業中に空回転が生じないようにピンの縁がギザギザ付になっていて安心です
- あらゆるワイヤラップの用途・応用に適応できるように、1層、2層、3層、4層巻の4種類あるのはPRECI-DIPだけです。メッキの種類も4種類有り、目的に合わせて選べます（R121・R124の機種は83シリーズのみ）
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ. （研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
R614丸ピンICターミナル使い捨てキャリア
ハンダ用低背型
- ターミナルピンをプリント基板上に従来のDIPソケットと同様に装着し、ハンダ付した後モールド部分（キャリア）を取り外し、ピンのみを基板上に固定します
- このICターミナルキャリアは挿入が簡単で、ピンを1本ずつ挿入するのと比較すると時間が短縮できます
- 内部コンタクトは3枚羽と4枚羽の丸ピン構造で、ハンダフラックス上がりとガス流入がありません
- PRECI-DIPのキャリアは堅牢なモールドタイプ（アルミ製よりも丈夫）で作業性は抜群。ボディーは使い捨て
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、
UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 1.0N typ.／引抜力 0.4N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

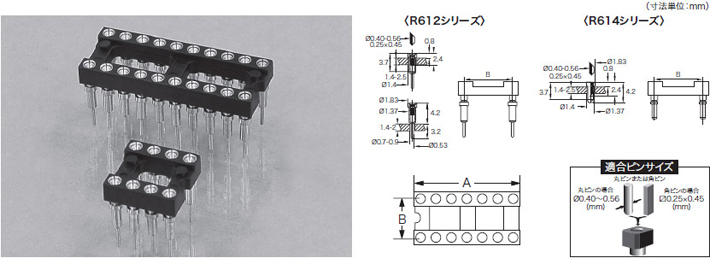

R612 R614ハンダ用丸ピンICターミナル使い捨てキャリア
- ターミナルキャリア・アッセンブリは極めて放熱効果が高く、検査や修理がしやすい
- しっかりとした使い捨てプラスチック材のキャリアですから実装が容易。 ハンダもフラックス上がりがない
- ターミナルの内部コンタクトは標準の4枚羽構造
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、 UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：R612シリーズ：挿入力 2.0N typ.／引抜力 1.0N typ.R614シリーズ：挿入力 1.0N typ.／引抜力 0.4N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

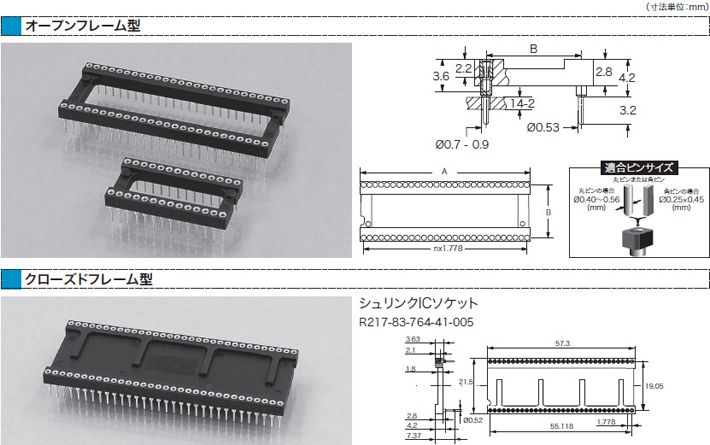

R117 R217ハンダ用1.778mm シュリンクDIPソケット
- 各種シュリンクパッケージ（1.778mmピッチ）に対応した丸ピンDIPソケット。16～64ピンに対応。振動・衝撃にも強い4枚羽の高信頼性ソケットです
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms最低）
コーポネントDIPヘッダ各種

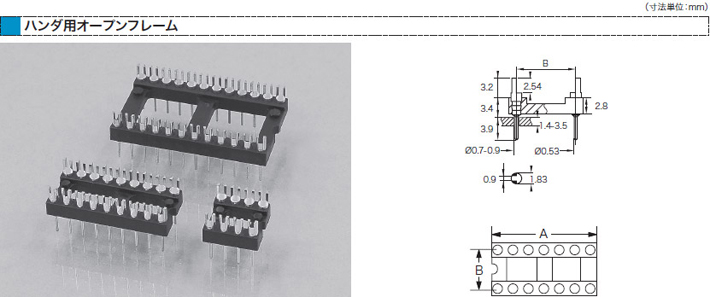

R150コンポーネントDIPヘッダソケット
- DIPアダプタとして使用できます
- DIP ICパターンと合致し、DIPソケットへ挿入可能 （ピン径：ø0.47mm）
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
コンタクト材質：CuZn36Pb3（C36000）
適合ピン径：ø0.47mm
機械的寿命：100回（最低）
定格電流：1A
耐電圧：1,000Vrms（最低）
R151ピギーバックDIPヘッダーソケット
- プリント基板間の内部接続や積み重ねに機械的にも電気的にも大変便利で経済的です
- マザーボードとピギーバックした（背負った）ドーターボードとの内部接続に最適です
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、 UL94 V-0、黒色、PCT-GF30FR
コンタクト材質：CuZn36Pb3（C36000）
適合ピン径：ø0.47mm
機械的寿命：100回（最低）
定格電流：1A
耐電圧：1,000Vrms（最低）

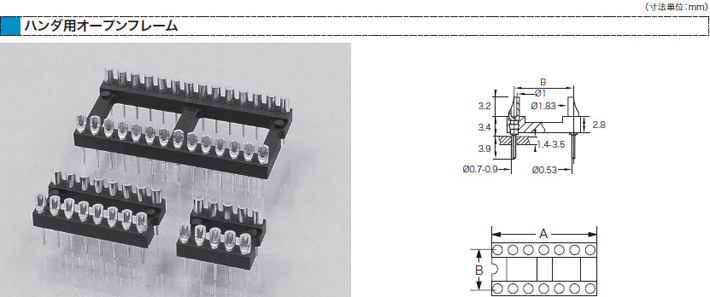

R160コンポーネントDIPヘッダソケット
- 抵抗器・コンデンサ・ダイオード等のディスクリート・コンポーネントが取付け易いようにピンの頭部が摺割になっており、プリント基板上に実装しやすく、またプラグインもDIPパターンに出来る
- ピン径はソルダテイルのø0.53mm
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、 UL94 V-0、黒色、PCT-GF30FR
コンタクト材質：CuZn36Pb3（C36000）
適合ピン径：ø0.5mm
機械的寿命：100回（最低）
定格電流：1A
耐電圧：1,000Vrms（最低）

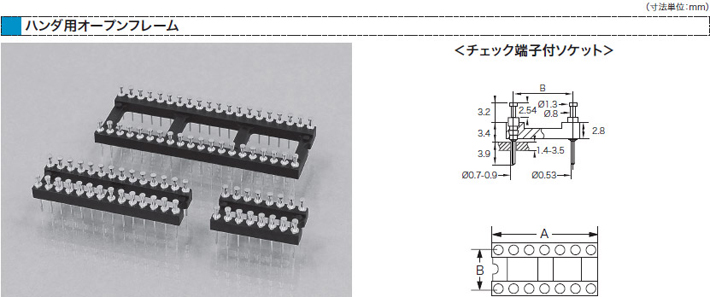

R170ピギーバックDIPヘッダーソケット
- テストピン付のDIPプラグにしたアダプタソケットです（上部端子部はターレット加工）
- DIP ICパターンと合致し、DIPソケットへ挿入可能
- ピン径はソルダテイルのφ0.53mm
- テストグラバーなど使用しても外れる恐れがないためチェック端子として最適です
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、 UL94 V-0、黒色、PCT-GF30FR
コンタクト材質：CuZn36Pb3（C36000）
適合ピン径：ø0.5mm
機械的寿命：100回（最低）
定格電流：1A
耐電圧：1,000Vrms（最低）
R180コンポーネントDIPヘッダソケット
- ソルダカップピンをDIPプラグにかえたプラグでプリント基板に実装も簡単に行え、またアダプタとしても使用でき大変便利です
- ピン径はソルダテイルのø0.53mm
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、 UL94 V-0、黒色、PCT-GF30FR
コンタクト材質：CuZn36Pb3（C36000）
適合ピン径：ø0.5mm
機械的寿命：100回（最低）
定格電流：1A
耐電圧：1,000Vrms（最低）

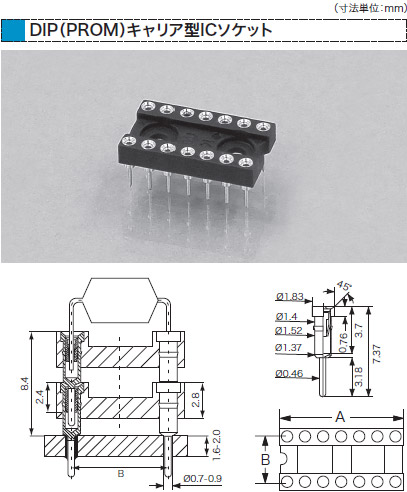

DIP（PROM）キャリア型ICソケット
R118 R218DIP（PROM）キャリア型ICソケット
- 高価なマイクロプロセッサやPROMの端子を保護し、挿抜がしやすいように設計され、ターミナルは金メッキ付
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、
UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）、金メッキ
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

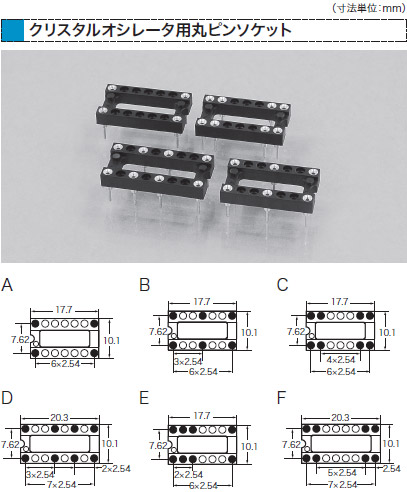

クリスタルオシレータ用丸ピンソケット
R118 R218クリスタルオシレータ用丸ピンソケット
- この他のサイズ・タイプも別途ご依頼に応じますので、ご一報下さい
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）、金メッキ
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

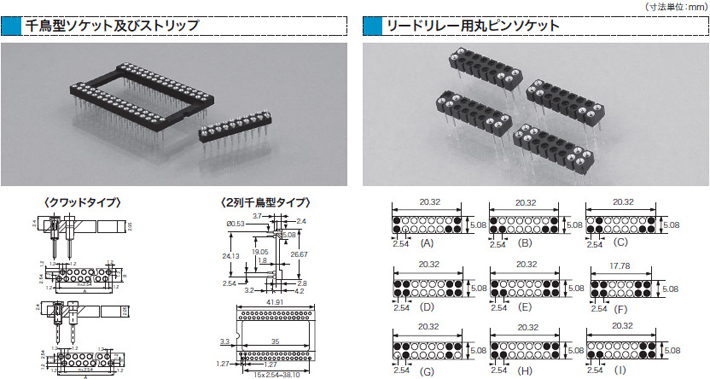

千鳥型／リードリレー用ソケット
R110 R410千鳥型／リードリレー用ソケット
- DRAM用に最適
- 千鳥型状にピン配列された2種類のソケットは2列に並んでいるので、 チェックポイントとしても使用できます
- 行・列方向に連続すれば、接点数を任意に増せます（但し14ピン除く）
- クワッド64ピンICの場合はR410-83-216-10-001×2個、R410-83-216-10-002×2個を使用しても可能です
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ. （研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
- 上記のピン配列は当社標準品ですが、任意のピン配列も特注で供給できますので、当社へお問い合わせ下さい
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、
UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
自動挿入機用DIPソケット
R110-83...41-605自動挿入機用DIPソケット
- ICリードがスムーズに挿入し易い無段階挿入口（コンタクトもテーパー付）
- 高絶縁耐電圧
- 特殊仕様の軟銅合金製なので、リード加工がとてもしやすい

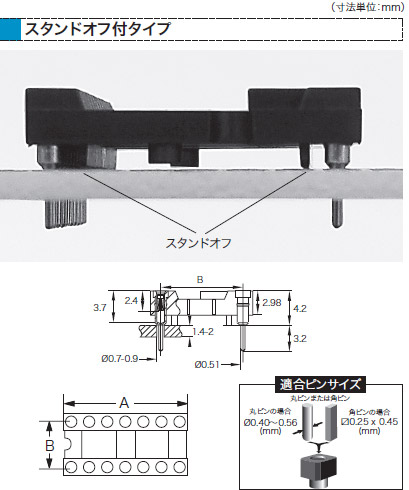

- インシュレータの下面にスタンドオフ（凸部）がついているので、ソケットは安全且つスムーズに自動挿入機へ誘導されると同時に自動ハンダ槽のハンダの流れを良くします
- 精密なスタンプ内部コンタクトは4枚羽
- 接触面はPRECI-DIP独自の高信頼性技術を採用
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、
UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）

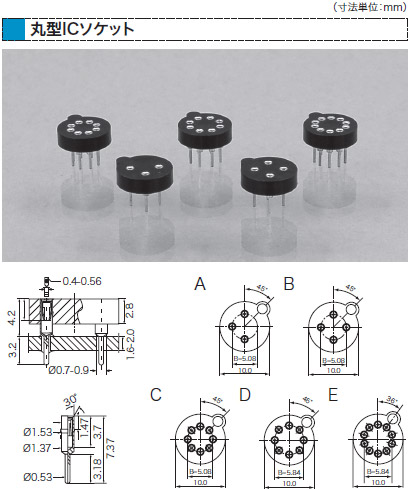

LED用/丸型TO用ICソケット
R917-83LED用/丸型TO用ICソケット
- 低背型の丸ピンソケット
- TO型トランジスタ・IC用
- 4枚羽の丸ピン構造なので、高信頼でフラックス上がりやガス流入がない
- 3ピン、4ピン、8ピン、10ピンの4種類
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
LED-LCD用丸ピンソケット

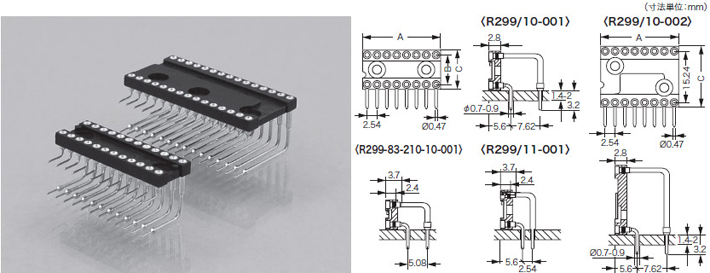

R299LED-LCD用丸ピンソケット
- R299シリーズのソケットはプリント基板へ垂直に部品を取付ける際に使用
- 7.62mm（標準型）と2.54mm（薄型）取付幅の2種類
- 用途は7セグメントのLED、 LCD、 プログラマブルI/C、スイッチ等
- 構造は4枚羽コンタクトを使用
仕 様
インシュレーター：ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
スリーブ材質：CuZn36Pb3（C36000）
コンタクト材質：ベリリウム銅（C17200）
適合ピン径：ø0.40～0.56mm
挿抜力：挿入力 2N typ.／引抜力 1N typ.
（研磨したスチールゲージを使用 ø0.43mm）
機械的寿命：100回（最低）
定格電流：1A
接触抵抗：10mΩ（最大）
耐電圧：1,000Vrms（最低）
