メガニクスで取り扱っている、ヘッダーピンとソケットについてご案内します。ヘッダーピンやソケットは、LCDモジュールを容易に取り付け・取り外しするために使用するもの。これがあることで、基板に手を入れる際に熱や衝撃、不安定な電源などに弱いLCDモジュールを安全に取り付け・取り外しできます。1.27mm/2mm/2.54mmピッチ仕様のヘッダーピンをはじめ、各種ヘッダーピンとソケットについては以下をご覧ください。
こちらに記載のない製品、異なる規格のものをご希望のお客様は、メールフォームよりお問い合わせください。カスタムの対応も承ります。
オスメスヘッダーピン各種

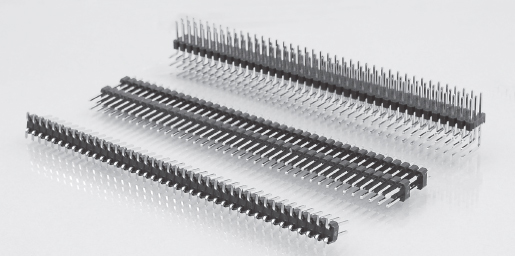

TCHシリーズ1.27mmヘッダーピン
仕 様
定格電流：1A（最大）
インシュレーター絶縁抵抗：5,000MΩ（最小）
接触抵抗：20mΩ（最大）
絶縁耐圧：AC500V
使用温度：-40℃～+105℃
コンタクト材質：真鍮材
インシュレーター材質：ポリエステル材 UL94V-0
ピン：金フラッシュ仕上げ
積重ねタイプ-シングル･ライン
オス-シングル･ライン
積重ねタイプ-ダブル･ライン
ハーフピッチタイプ-ダブル･ライン
仕 様
定格電流：1A（最大）
インシュレーター絶縁抵抗：5,000MΩ（最小）
接触抵抗：20mΩ（最大）
絶縁耐圧：AC500V
使用温度：-40℃～+105℃
コンタクト材質：真鍮材
インシュレーター材質：ポリエステル材 UL94V-0
ピン：金フラッシュ仕上げ

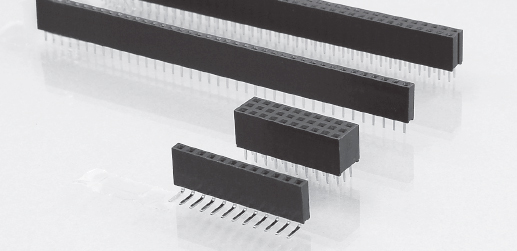

メス-シングル･ライン
メス-ダブル･ライン

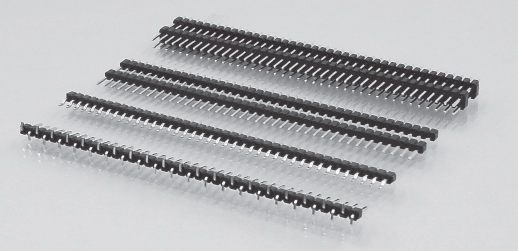

TCHシリーズ2.00mmヘッダーピン
仕 様
定格電流：1A（最大）
インシュレーター絶縁抵抗：5,000MΩ（最小）
接触抵抗：20mΩ（最大）
絶縁耐圧：AC500V
使用温度：-40℃～+105℃
コンタクト材質：真鍮材
インシュレーター材質：ポリエステル材 UL94V-0
ピン：金フラッシュ仕上げ
積重ねタイプ-シングル･ライン
シングル･ライン
シングル･ライン
積重ねタイプ-ダブル･ライン

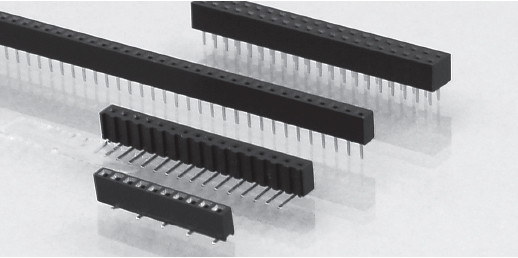

仕 様
定格電流：1A（最大）
インシュレーター絶縁抵抗：5,000MΩ（最小）
接触抵抗：20mΩ（最大）
絶縁耐圧：AC500V
使用温度：-40℃～+105℃
コンタクト材質：真鍮材
インシュレーター材質：ポリエステル材 UL94V-0
ピン：金フラッシュ仕上げ
メス-シングル･ライン（ピン数3～40）
メス-シングル･ライン（ピン数3～28）
SMDタイプ-シングル･ライン
メス-ダブル･ライン

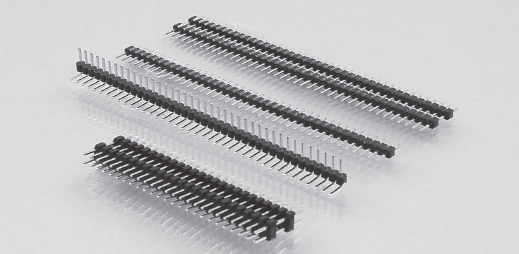

TCHシリーズ2.54mmヘッダーピン
仕 様
定格電流：3A（最大）
インシュレーター絶縁抵抗：5,000MΩ（最小）
接触抵抗：20mΩ（最大）
絶縁耐圧：AC1000V
使用温度：：-40℃～+105℃
コンタクト材質：鍮材
インシュレーター材質：ポリエステル材 UL94V-0
ピン：金フラッシュ仕上げ
積重ねタイプ-シングル･ライン
SMDタイプ-シングル･ライン（ピン数6～40）
SMDタイプ-シングル･ライン（ピン数2～40）
仕 様
定格電流：3A（最大）
インシュレーター絶縁抵抗：5,000MΩ（最小）
接触抵抗：20mΩ（最大）
絶縁耐圧：AC500V
使用温度：-40℃～+105℃
コンタクト材質：真鍮材
インシュレーター材質：ポリエステル材 UL94V-0
ピン：金フラッシュ仕上げ
積重ねタイプ-ダブル･ライン
SMDタイプ-ダブル･ライン
DIPタイプ-トリプル･ライン
仕 様
定格電流：3A（最大）
インシュレーター絶縁抵抗：5,000MΩ（最小）
接触抵抗：20mΩ（最大）
絶縁耐圧：AC5000V
使用温度：-40℃～+105℃
コンタクト材質：リン青銅
インシュレーター材質：ポリエステル材 UL94V-0
ピン：金フラッシュ仕上げ
メス-シングル･ライン
メス-シングル･ライン
メス-ダブル･ライン
メス-トリプル･ライン

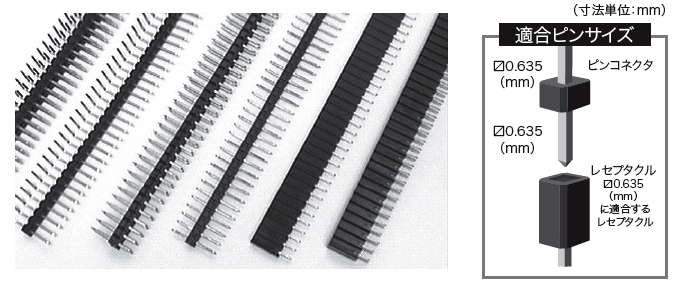

PCBレセプタクル／コネクタ
AP834 AP836 AP647 AP665 AP835 AP838
AP648 AP667 AP850 AP852 AP974 AP975PCBコネクタ/レセプタクル2.54mm
仕 様
ピッチ：2.54mm
マトリクス：2.54×2.54mm
ピン数：36ピン（SIL）、72ピン（DIL）
メッキ：錫または金メッキ（0.25Βm）
インシュレーター：耐熱プラスチック、ポリエステル
コンタクト：スタンピング加工2点接触
直線型コネクタ AP834/AP836/AP647/AP665シリーズ
直角型コネクタ AP835/AP838/AP648/AP667シリーズ
レセプタクル AP974/AP975/AP850/AP852シリーズ

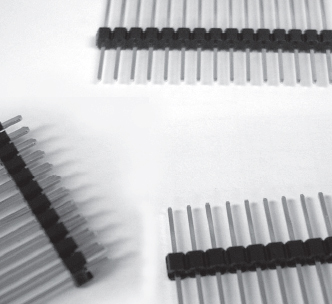

TCHシリーズPCBコネクタ2.54mm
PCBコネクタ
ハンダ付／ワイヤラップ
適合ピン：0.63 mm
ピッチ：2.54mm
グリッド間隔：2.54×2.5 mm
適合レセプタクルシリーズ：R801/R803/ AP974/AP975
- ストレートのピンヘッダーコネクタで、ピンサイズは0.635mm平方角ピンを使用
- 金メッキはコネクタに接合する側の部分のみにされております
- 低価格
仕 様
インシュレーター材質：ポリエステル材UL94V-0（黒色）
コンタクト材質：真鍮材
ピン：金フラッシュ仕上げ（ 片側金フラッシュ/片側金メッキ）
インシュレーターとピンの保持力：15N（最小）
定格電流：3A（最大）
絶縁耐圧：AC500V
絶縁抵抗：5,000MΩ（最小）
表面濡れ距離：1.8mm（最大）
使用温度：-40℃～+105℃
ハンダ耐熱性：260℃、10秒（最大）
直線型コネクタ
直角型コネクタ

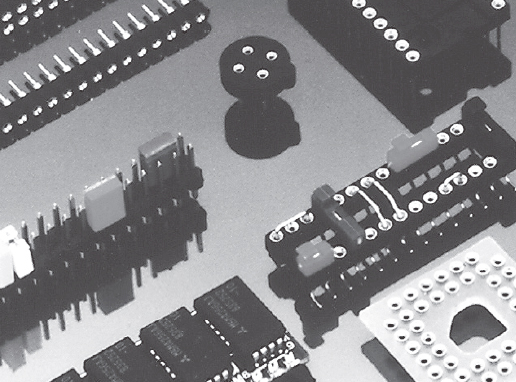

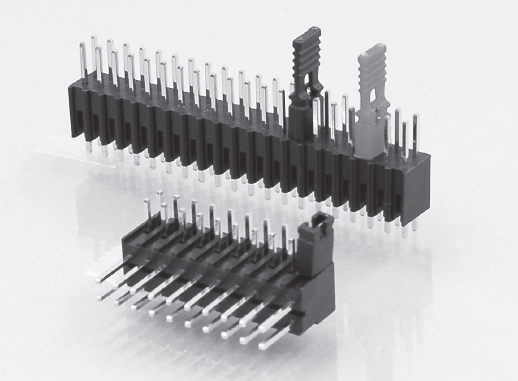

ジャンパー各種
TCJシリーズ2.00/2.54mmピッチジャンパー
仕 様
定格電流：2.54mmピッチ用：3A 2.0mmピッチ用：1A
接触抵抗：20mΩ(2.00mmピッチハンドルタイプは30mΩ)
絶縁抵抗：2.54mmピッチ用：1000MΩ 2.0mmピッチ用：5000MΩ
絶縁耐圧：AC650Vrms（ 2.00mmクローズド/オープンタイプはAC500Vで1分間）
コンタクト材質：リン青銅
材質：ガラス封入熱可塑性樹脂（PBT） UL94V-0
コンタクトピンは金フラッシュ仕上げ
2.54mmピッチ用
2.00mmピッチ用
R999ジャンパーピン/ソケット
3種類のピッチ：2.54mm/5.08mm/7.62mm
メッキ：0.25μm金メッキ
2.54mmピッチ-丸ピンソケット（リセプタクル）用
5.08mmピッチ-丸ピンソケット（リセプタクル）用
7.62mmピッチ-丸ピンソケット（リセプタクル）用
ヘッダーストリップ
R360 R363 R460 R463 R370 R373
R470 R473 R380 R383 R480 R483ヘッダーストリップ
R360/R363シリーズ、R460/R463シリーズ（溝タイプ）
R370/R373シリーズ、R470/R473シリーズ（釘頭タイプ）
R380/R383シリーズ、R480/R483シリーズ（ソルダカップタイプ）
