伸縮性・耐久性に優れる「スプリングコネクタ」製品紹介

スプリングコネクタは、ピン、チューブ、スプリングの3点で構成されているコネクタのこと。バネが入っていることで揺れがあっても接触障害が起こりにくくなるため、振動を伴うモバイル機器や輸送機器などに使われています。また、小型化しやすいという特徴から、基板と基板、基板とバッテリーを省スペースでつなぐコネクタ(最少ボード間接続は2mm)として支持されています。

スプリングコネクタはハウジングと組み合わせることで、多極接続にカスタムすることも可能。当社ではカスタムも承りますので、くわしくはメールフォームよりお問い合わせください。

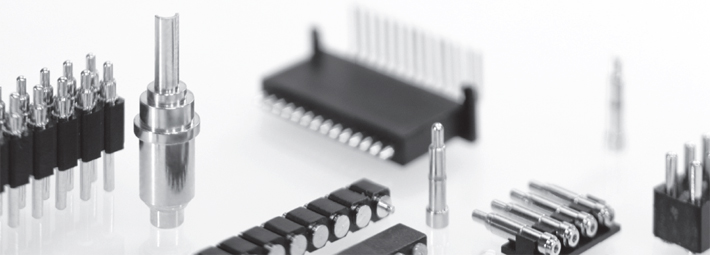

スプリングコネクタ

各種スプリングコネクタ

スプリングピン

スプリングピン

カタログをダウンロード

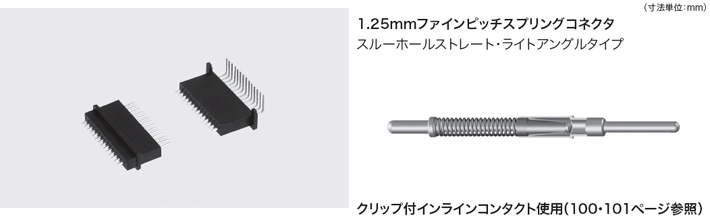

R8PD R8PCスプリングコネクタ1.25mm

R8PD R8PC スプリングコネクタ1.25mm

仕 様

インシュレーター:ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
ピストン/バレル:真鍮 CuZn36Pb3(C36000)
コンタクトクリップ:ベリリウム銅(C17200)
スプリング:ステンレス鋼 X12 CrNi177,DIN 17224
最大ストローク:1.4mm
スプリング力:0.2N(初期値)、0.36N(1/2ストローク時)
機械的寿命:40,000サイクル
電流値:2A(最大)
接触抵抗値:20mΩ(静止状態で1/2ストローク状態で測定)

R8PD-28-0014-01-812シリーズ
R8PC-28-0014-01-828シリーズ

カタログをダウンロード

R811 R813 R8PMスプリングコネクタ2.54mm

R811 R813 2.54mmヘッダーピン

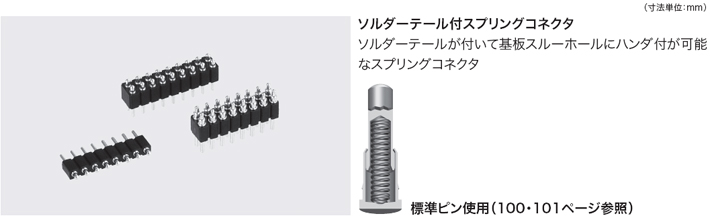

仕 様

インシュレーター:ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
ピストン/バレル:真鍮 CuZn36Pb3(C36000)
スプリング:ピアノ線 DIN 17223,金メッキ
最大ストローク:1.4mm
スプリング力:0.25N(初期値)、0.85N(1/2ストローク時)
機械的寿命:50,000サイクル
電流値:3.5A(最大)
接触抵抗値:10mΩ(静止状態で1/2ストローク状態で測定)

R811-S1...-10-...101シリーズ
R813-S1...-10-...101シリーズ
R813-SS...-10-474101シリーズ

カタログをダウンロード

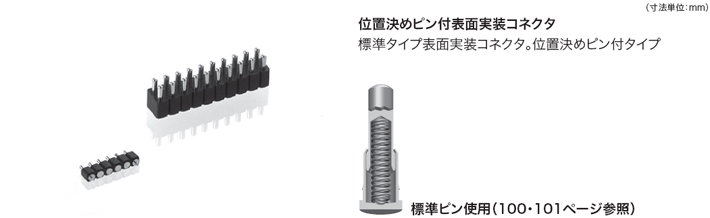

仕 様

インシュレーター:ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
ピストン/バレル:真鍮 CuZn36Pb3(C36000)
スプリング:ステンレス鋼 X12 CrNi177,DIN 17224(811-SS...30-008101はピアノ線に金メッキ)
最大ストローク:811-SS...30-008101:1.4mm  811/813-SS...001101:1mm
スプリング力:0.25N(初期値) 0.6N(1/2ストローク時)
機械的寿命:100,000サイクル
電流値:3.5A(最大)
接触抵抗値:15mΩ(静止状態で1/2ストローク状態で測定)
SMDコプラナリティ:0.1mm(最大)

R811-SS...-30-008101シリーズ
R811-SS...-30-...101シリーズ
R813-SS...-30-...101シリーズ

カタログをダウンロード

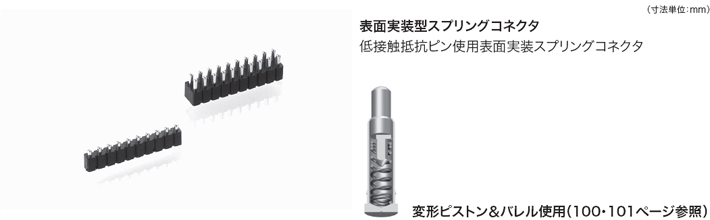

仕 様

インシュレーター:ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
ピストン/バレル:真鍮 CuZn36Pb3(C36000)
スプリング:ピアノ線 DIN 17223,金メッキ
最大ストローク:1.4mm
スプリング力:0.25N(初期値) 0.85N(1/2ストローク時)
機械的寿命:50,000サイクル
電流値:3.5A(最大)
接触抵抗値:10mΩ(静止状態で1/2ストローク状態で測定)
SMDコプラナリティ:0.1mm(最大)

R811-S1...-30-...101シリーズ
R813-S1...-30-...101シリーズ

カタログをダウンロード

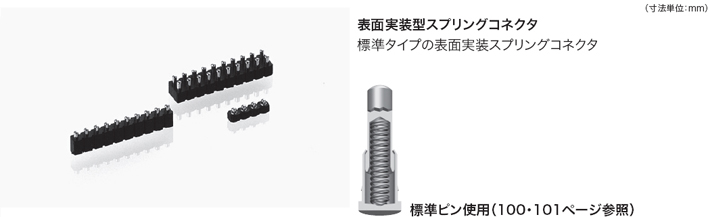

仕 様

インシュレーター:ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
ピストン/バレル:真鍮 CuZn36Pb3(C36000)
スプリング:ステンレス鋼 X12 CrNi177,DIN 17224
最大ストローク:1.4mm(811/813...021101は1.15mm)
スプリング力:0.25N(初期値) 0.6N(1/2ストローク時)
機械的寿命:100,000サイクル
電流値:3.5A(最大)
接触抵抗値:15mΩ(静止状態で1/2ストローク状態で測定)
SMDコプラナリティ:0.1mm(最大)

R811-SS...-30-...101シリーズ
R813-SS...-30-...101シリーズ

カタログをダウンロード

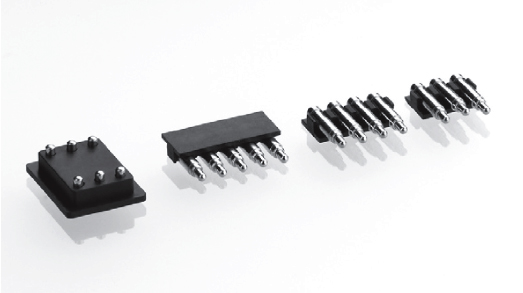

仕 様 R8PM-11...02-260

インシュレーター:ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
ピストン/バレル:真鍮 CuZn36Pb3(C36000)
スプリング:ステンレス鋼 X12 CrNi177,DIN 17224
最大ストローク:1.5mm
スプリング力:0.25N(初期値) 0.95N(1/2ストローク時)
機械的寿命:50,000サイクル
電流値:3A(最大)
接触抵抗値:10mΩ(静止状態で1/2ストローク状態で測定)
SMDコプラナリティ:0.1mm(最大)

仕 様 R8PM-11...02-131

インシュレーター:ガラス封入熱可塑性 樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
ピストン/バレル:真鍮 CuZn36Pb3(C36000)
スプリング:ピアノ線 DIN 17223,金メッキ
最大ストローク:1.5mm
スプリング力:0.2N(初期値) 0.9N(1/2ストローク時)
機械的寿命:50,000サイクル
電流値:3A(最大)
接触抵抗値:10mΩ(静止状態で1/2ストローク状態で測定)
SMDコプラナリティ:0.1mm(最大)

仕 様 R8PM-SS-0006-01-219

インシュレーター:ガラス封入熱可塑性  樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
ピストン/バレル:真鍮CuZn36Pb3(C36000)
スプリング:ステンレス鋼 X12 CrNi177,DIN 17224
最大ストローク:1mm
スプリング力:0.25N(初期値) 0.6N(1/2ストローク時)
機械的寿命:100,000サイクル
電流値:3A(最大)
接触抵抗値:15mΩ(静止状態で1/2ストローク状態で測定)
SMDコプラナリティ:0.1mm(最大)

R8PM-11...02-260シリーズ
R8PM-11...02-131シリーズ
R8PM-SS-0006-01-219シリーズ

カタログをダウンロード

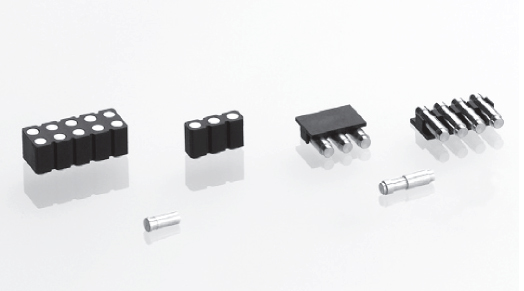

パッドコネクタ

R800 R802 R8MMパッドコネクタ2.54mm

R800 R802 R8MM パッドコネクタ2.54mm

仕 様

インシュレーター:ガラス封入熱可塑性樹脂ポリエステル、UL94 V-0、黒色、PCT-GF30FR
コンタクト:真鍮 CuZn36Pb3(C36000)
接触部:ø1.5mm
電流値:3.5A(最大)
絶縁体圧:1000V RMS(最小)
SMDコプラナリティ:0.1mm(最大)

R800-10...30-507101シリーズ
R802-10...30-507101シリーズ
R8MM-11...02-131シリーズ

カタログをダウンロード
