2~2.54mm仕様の「PCBコネクタ」製品紹介

こちらでは、メガニクスで取り扱っている2mmピッチ仕様のPCBコネクタと、2.54mm ピッチ仕様のPCBレセプタクルについてご案内します。1列・2列・3列丸ピンのものがあり、いずれも「RoHS」対応製品。シェルバリエーションはスルーホール、ライトアングル、SMTの3種類で、プレスフィットピンタイプや保護壁付タイプもあります。

当社ではカスタムにも対応できます。種類によっては標準品を任意のピン数にカットしてご提供することができますので、お気軽にお問い合わせください

当社取り扱いのPCBコネクタ

  • 1~1.8mmピッチ仕様
  • 2.54mmピッチ仕様・使い捨てキャリア付
  • その他

PCBコネクタ

PCBレセプタクル各種

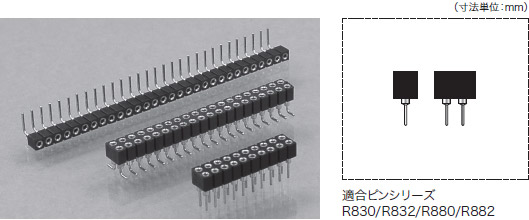

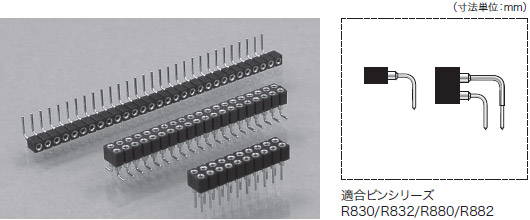

R831 R833 R837PCBレセプタクル2mm

仕 様

適合ピン径:ø0.40~0.66mm、0.50mm
挿抜力:挿入力 0.7N typ./引抜力 0.4N typ. (研磨したスチールゲージを使用 ø0.46mm)
機械的寿命:500回(最低)
定格電流:3A
接触抵抗:10mΩ(最大)
耐電圧:1,000Vrms(最低)

R831...10-001シリーズ
R833...10-001シリーズ
R831...10-273シリーズ
R833...10-273シリーズ

カタログをダウンロード

カタログをダウンロード

仕 様

適合ピン径:ø0.40~0.56mm、0.50mm
挿抜力:挿入力 0.7N typ./引抜力 0.4N typ. (研磨したスチールゲージを使用 ø0.46mm)
機械的寿命:500回(最低)
定格電流:3A
接触抵抗:10mΩ(最大)
耐電圧:1,000Vrms(最低)

R831...10-230シリーズ
R833...10-453シリーズ
R833...10-287シリーズ
R833...10-457シリーズ

カタログをダウンロード

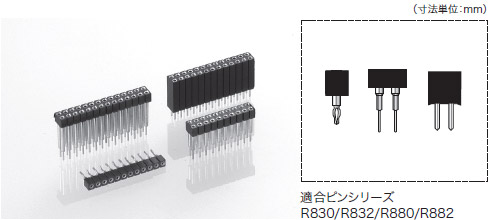

仕 様

適合ピン径:ø0.40~0.66mm、0.50mm
挿抜力:挿入力 0.7N typ./引抜力 0.4N typ. (研磨したスチールゲージを使用 ø0.46mm)
機械的寿命:500回(最低)
定格電流:3A
接触抵抗:10mΩ(最大)
耐電圧:1,000Vrms(最低)

R831...20-001シリーズ
R833...20-001シリーズ

カタログをダウンロード

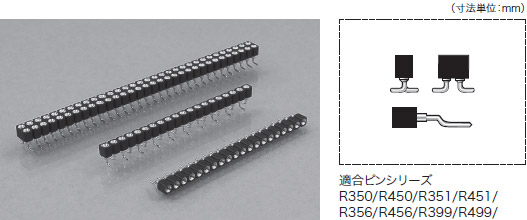

仕 様

適合ピン径:R831/833...30シリーズ:ø0.40~0.56mm、0.50mm R831...40/R837シリーズ:ø0.40~0.66mm、0.50mm
挿抜力:挿入力 0.7N typ./引抜力 0.4N typ. (研磨したスチールゲージを使用 ø0.46mm)
機械的寿命:500回(最低)
定格電流:3A 接触抵抗:10mΩ(最大)
耐電圧:1,000Vrms(最低)
SMDコプラナリティー:0.1mm(最大)

R831...40-001シリーズ
R831...30-001シリーズ
R833...30-001シリーズ
R837...30-291シリーズ

カタログをダウンロード

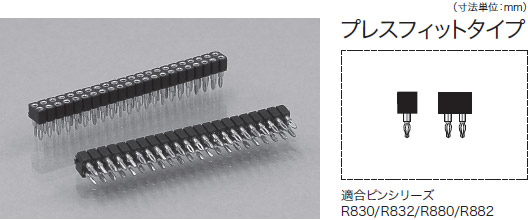

仕 様

適合ピン径:ø0.40~0.66mm、0.50mm
挿抜力:挿入力 0.7N typ./引抜力 0.4N typ. (研磨したスチールゲージを使用 ø0.46mm)
機械的寿命:500回(最低)
定格電流:3A 接触抵抗:10mΩ(最大)
耐電圧:1,000Vrms(最低)
PCB穴:仕上げ ø0.7mm+0.07/-0.05mm (ドリル穴 ø0.8±0.025mm)

R831...64-001シリーズ
R833...64-001シリーズ

カタログをダウンロード

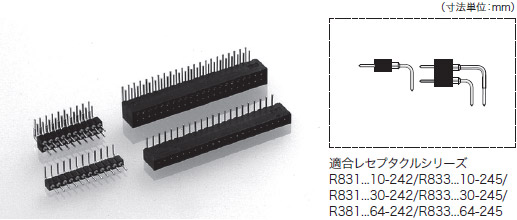

仕 様

適合ピン径:R831/833...30シリーズ:ø0.40~0.56mm、0.50mm R831/833...10シリーズ:ø0.40~0.66mm、0.50mm
挿抜力:挿入力 0.7N typ./引抜力 0.4N typ. (研磨したスチールゲージを使用 ø0.46mm)
機械的寿命:500回(最低)
定格電流:3A 接触抵抗:10mΩ(最大)
耐電圧:1,000Vrms(最低)
SMDコプラナリティー:R831/833...30シリーズ:0.1mm(最大)

R831...10-242シリーズ
R833...10-245シリーズ
R831...30-242シリーズ
R833...30-245シリーズ

カタログをダウンロード

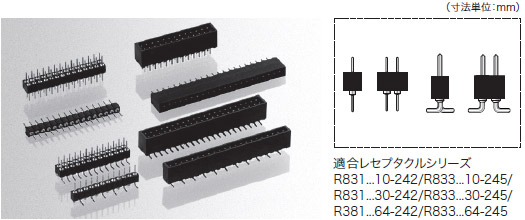

仕 様

適合ピン径:ø0.40~0.66mm、0.50mm
挿抜力:挿入力 0.7N typ./引抜力 0.4N typ. (研磨したスチールゲージを使用 ø0.46mm)
機械的寿命:500回(最低)
定格電流:3A 接触抵抗:10mΩ(最大)
耐電圧:1,000Vrms(最低)
PCB穴:仕上げ ø0.7mm+0.07/-0.05mm (ドリル穴 ø0.8±0.025mm)

R831...64-242シリーズ
R833...64-245シリーズ

カタログをダウンロード

PCBコネクタ各種

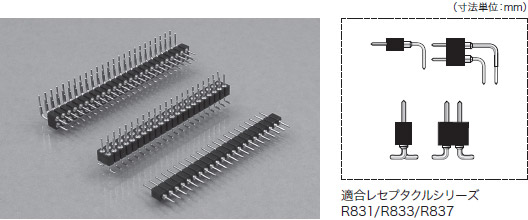

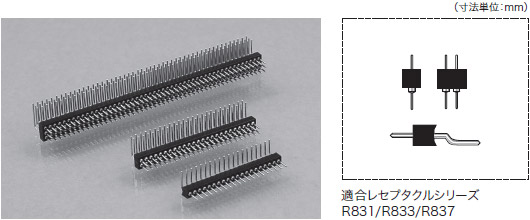

R830 R832PCBコネクタ2mm

仕 様

接続側ピン径:ø0.47mm
機械的寿命:500回(最低)
定格電流:3A
接触抵抗:10mΩ(最大)
耐電圧:1,000Vrms(最低)
SMDコプラナリティー:R830...40シリーズ:0.1mm(最大)

R830...10-001シリーズ
R832...10-001シリーズ
R830...40-001シリーズ

カタログをダウンロード

仕 様

接続側ピン径:ø0.47mm
機械的寿命:500回(最低)
定格電流:3A
接触抵抗:10mΩ(最大)
耐電圧:1,000Vrms(最低)
SMDコプラナリティー:
R830/R832..30シリーズ:0.1mm(最大)

R830...20-001シリーズ
R832...20-001シリーズ
R830...30-001シリーズ
R832...30-001シリーズ

カタログをダウンロード

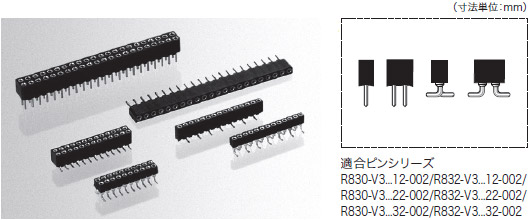

仕 様

接続側ピン径:ø0.47mm
機械的寿命:500回(最低)
定格電流:3A
接触抵抗:10mΩ(最大)
耐電圧:1,000Vrms(最低)
SMDコプラナリティー:
R830/R832-V3...32シリーズ:0.1mm(最大)

R830...12-002シリーズ
R832...12-002シリーズ
R830...32-002シリーズ
R832...32-002シリーズ

カタログをダウンロード

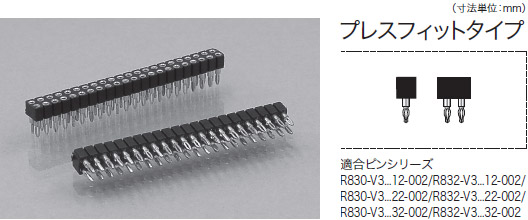

仕 様

接続側ピン径:ø0.47mm
機械的寿命:500回(最低)
定格電流:3A
接触抵抗:10mΩ(最大)
耐電圧:1,000Vrms(最低)

R830...22-002シリーズ
R832...22-002シリーズ

カタログをダウンロード
